محصولات دانش بنیان

مبدل های حرارتی با جنس تیتانیوم

طراحی مبدلها و تامین مواد خام و ساخت و تحویل آنها کاملا توسط این شرکت صورت پذیرفته است. ازجمله نکات ساخت این مبدل ها جوشکاری تیتانیوم می باشد که فراهم کردن شرایط به منظور حصول کیفیت مناسب جوشکاری تیتانیوم توسط پرسنل پرتوان گروه ساخت جهیزات صورت گرفته است. با ساخت مبدل های تیتانیوم کشور از ورود این تجهیزات بطور کامل بی نیاز خواهد بود.

مبدل های حرارتی با جنس تیتانیوم پروژه پارس جنوبی فاز ۱۴

کار فرما : شرکت ملی نفت ایران

شرکت ماشین سازی اراک بعنوان یکی از اعضاء مدیریت اجرایی کنسرسیوم فاز ۱۴ پارس جنوبی و تامین کننده عمده تجهیزات ثابت پالایشگاه خشکی(Onshore) حضوری موفق از وجود یک تامین کننده بزرگ در پروژه های کلان کشور را به منصه ظهور رسانده است. بالاترین درصد پیشرفت در  اجرای این پروژه نسبت به سایر اعضا کنسرسیوم فاز ۱۴ پارس جنوبی گویای این مدعا می باشد. شرح تجهیزات تامین شده و تنوع آن بیانگر توانمندی بهره برداری از  امکانات گسترده ، پتانسیل بالا و نیروی انسانی متخصص این مجموعه در اجرای همزمان پروژه های گوناگون می باشد. ماشین سازی اراک علاوه بر تامین تجهیزات پالایشگاه خشکی ، با ورود به عرصه تامین تجهیزات فراساحلی (Offshore) با انجام طراحی پایه در فرایند و تامین قطعات خاص اینترنال و ساخت تجهیزات از جنس کلد اینکونل (Inconel) تمایل به ارتقا سطح دانش فنی در تجهیزات ویژه و تخصصی را نشان داده است. تجهیزات پروژه فاز ۱۴  پارس جنوبی ۳۶۶ دستگاه به وزن تقریبی ۱۸۷۵۰ تن در بخش خشکی مشتمل بر  ۱۶۵ دستگاه مخزن تحت فشار، ۱۶ دستگاه راکتور،۴۰دستگاه برج ، ۸۱ دستگاه مبدل حرارتی،۵۲ دستگاه ایرکولر حاوی ۱۸۱ عدد باندل و در بخش فرا ساحلی مشتمل بر ۱۲ دستگاه سپراتور می باشد. مواد اولیه مورد استفاده در این تجهیزات عبارتند از کربن استیل در سرویسهای مختلف گازهای ترش (Sour Service)  ،استنلس استیل  با گرید های مختلف ،کلد ، تیتانیوم و اینکونل که تامین  آنها و رعایت شرایط ویژه ساخت، همگی تحت تمهیدات خاصی صورت می پذیرد.
از تعداد ۸ض دستگاه مبدل حراتی تعداد ۳۵ دستگاه با جنس کربن استیل و ۲۶ دستگاه با جنس استنلس استیل بوده و تعداد ۲۰ دستگاه نیز با جنس تیتانیوم که برای اولین بار در شرکت ماشین سازی اراک تولید گردیده اند. مشخصات مبدل های حرارتی با جنس تیتانیوم به شرح جدول ذیل می باشند.

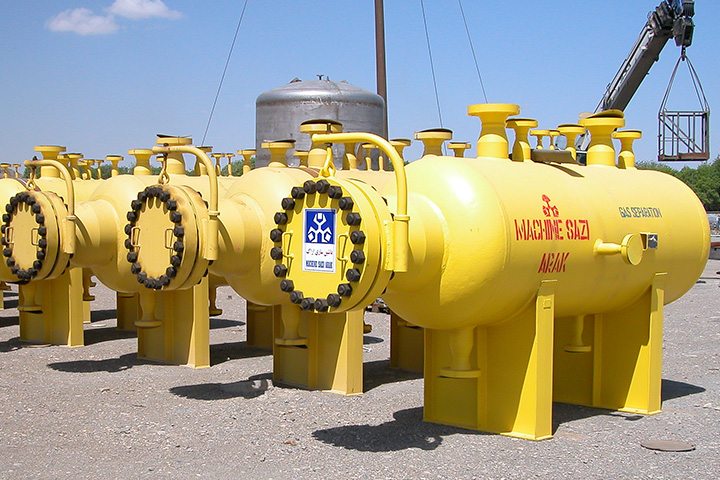

تفکیک گرهای دو فازی و سه فازی

کار فرما : شرکت نفت مناطق مرکزی

قرارداد طراحی فرایند و مکانیکال و ساخت و تامین اینترنال و ابزار دقیق ده دستگاه تفکیک گر دو فازی و یک دستگاه تفکیک گر سه فازی به سفارش شرکت نفت مناطق مرکزی جهت شرکت بهره برداری نفت و گاز شرق در ابتدای سال ۱۳۸۵ به ماشین سازی اراک واگذار گردید. ماشین سازی اراک موفق گردید با بهره گیری توان علمی داخل کشور کلیه عملیات طراحی فرایند و طراحی مکانیک ، ساخت بدنه و قطعات اینترنال را به انجام برساند . شرکت بهره برداری نفت و گاز شرق پس از نصب این تجهیزات رضایت خود را از عملکرد این تجهیزات کتبا” به ماشین سازی اراک اعلام نموده است.

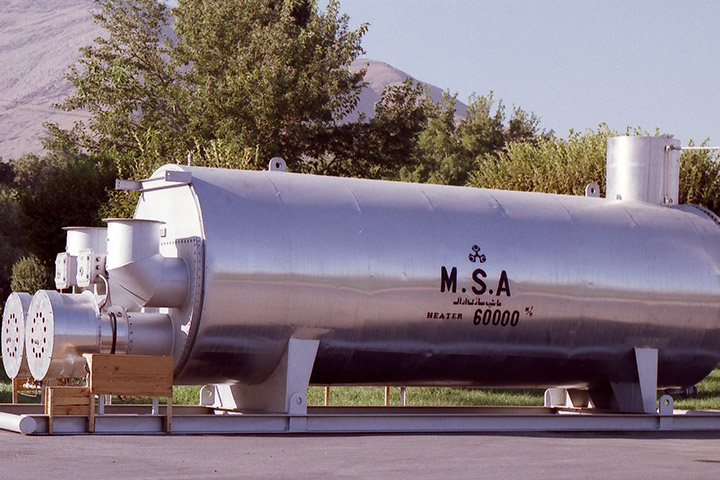

تفکیک گر ماشین سازی اراک

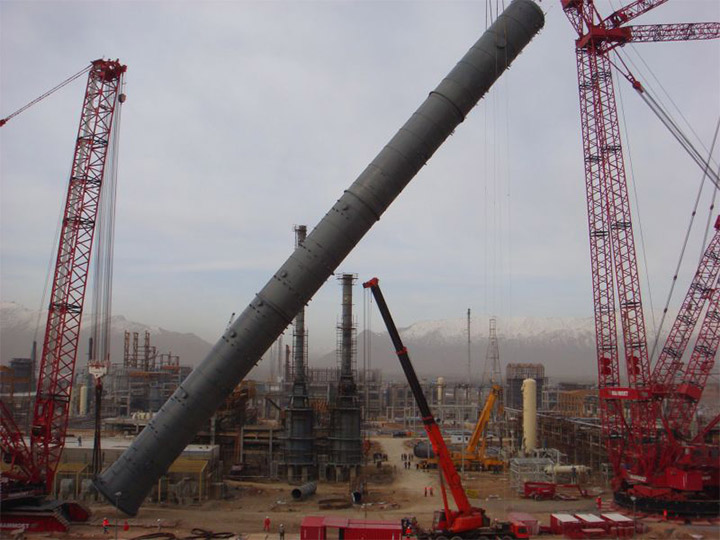

نصب برج تقطیر پالایشگاه شازند ساخت ماشین سازی اراک

– برج Slurry Settler(V-1535) به ابعاد , قطر 7.2 متر؛ارتفاع 18.8متر و وزن 292 تن و جنس SA-387-11cl2N+clad SS-410s که در مدت زمان 15ماه تحویل گردید.
ساخت این تجهیزات توانمندی های این شرکت را در اجرای طرحهای عظیم صنعت نفت و گاز و پتروشیمی به رخ جهانیان می کشد.

برج های طرح افزایش ظرفیت تولید بنزین

کار فرما : شرکت پالایش نفت امام خمینی (ره) شازند

چهار دستگاه برج تقطیر پالایشگاه امام خمینی شازند اراک توسط ماشین سازی اراک تامین گردیده است.علیرغم آنکه در ابتدای پروژه امکان ساخت این تجهیزات در داخل کشور توسط کارفرما بعید به نظر می رسید ماشین سازی اراک با ساخت این تجهیزات برگ زرین دیگری بر افتخادات خود افزود. ابعاد و وزن برجها در کنار شرایط خاص فرایندی آنها و استفاده از مواد کرم مولیبدن  با کلد استنلس استیل موجب گردید تا ماشین سازی اراک با طراحی ابزارها و ماشین آلات ، ساخت این تجهیزات را میسر نموده و بر توانمندی خودر در پروژه های فوق سنگین بیفزاید.
مشخصات این برجها به طور خلاصه بصورت زیر می باشد.

– برج Splitter(V-3403) که بزرگترین برج اجرا شده در کشور از نظر ارتفاع می باشد به ابعاد , قطر 6.1 متر ؛ارتفاع 101.5 متر و وزن 785 تن جنس SA-516-GR70 در مدت زمان 15 ماه تحویل کار فرما گردید.

– برج Stripper(V-1568) به ابعاد , قطر 5.3 متر ؛ارتفاع 38.4 متر و وزن 310 تن جنس SA-516-GR60 و در مدت زمان 11ماه تحویل کارفرما گردید.
– برج Main Column(V-1532) به ابعاد , قطر قسمت پایین 9.8 متر  و قسمت بالا 8.8 متر؛ارتفاع 53.1متر و وزن 700 تن و جنس SA-516-GR60,SA-387-11cl2N+clad SS-410s که در مدت زمان 18ماه تحویل گردید. نکته حائز اهمیت در این پروژه ، ساخت این برج بصورت یکپارچه در داخل شرکت می باشد.

مخزن کروی ساخت ماشین سازی اراک
مخازن کروی پالایشگاه میعانات گازی بندر عباس کار فرما : شرکت نفت ستاره خلیج فارس

مخازن کروی از جمله تجهیزاتی هستند که برای نخستین بار در کشور در ماشین سازی اراک به انجام رسیده است و در این راستا تاکنون پروژه های عظیم و ارزنده ای را در شرکت به انجام رسانیده است. ساخت حدود ۹۰ دستگاه مخزن کروی در داخل و خارج کشور از افتخارات این مجموعه صنعتی می باشد.کلیه عملیات طراحی مکانیکی و سازه ای، خرید مواد خام ، فرم دهی ورقها و برش کاری ، مونتاژ و نصب در سایت در ماشین سازی اراک انجام می پذیرد. یکی از آخرین پروژه های انجام در شرکت طراحی ،ساخت ونصب ۱۳دستگاه مخزن کروی به سفارش شرکت نفت ستاره خلیج فارس می باشد. پروژه مخازن کروی افتخار آن را دارد که بعنوان اولین تجهیزات تحویلی به کارفرما در پروژه پالایشگاه میعانات گازی بندر عباس مطرح گردد. وزن ۱۳دستگاه مخزن کروی ۶۵۰۰ تن و ظرفیت های آنها 1973m3 ,3823m3,5370m3 به شرح جدول زیر می باشد که بر اساس استانداردهای ASME SEC 8 Div1 and Div2 طراحی و ساخته و در مدت ۲۳ ماه تحویل کارفرما گردید.

سقف نمایشگاه شهر آفتاب
پروژه سازه سقف سالن های سه قلوی نمایشگاه بین المللی شهر آفتاب

مشخصات فنی طرح
طول : ۱۱۷ متر
عرض : شامل سه دهانه قوس ۵۰/۴ و ۷۵/۶ و ۵۰/۴ متری
ارتفاع : تاج قوس ها به ترتیب ۲۱/۴ و ۲۹/۸۵ و ۲۱/۴ متر از کف سالن
نوع سازه : سقف قوسی - لانه کبوتری
نوع مواد: فولاد کم آلیاژمقاومت بالا ST52-3
نوع اتصالات : جوش نفوذی کامل بین قوطی ها و قطعات آهنگری
پیمانکار ساخت و نصب : شرکت ماشین سازی اراک - گروه پل و سازه

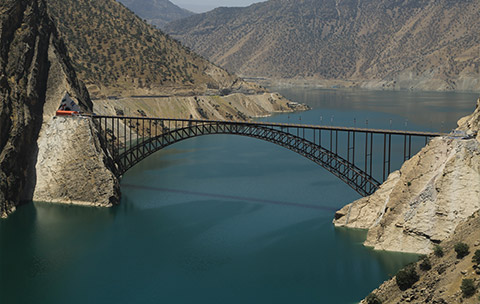

پل بزرگ کارون ۳

نوع پل : زیرقوسی
طول عرشه : ۳۸۰ متر
عرض : ۱۱/۸۰ متر
طول دهانه قوس : ۳۰۰ متر
خیز قوس : ۷۰ متر
وزن : ۳۸۰۰ تن
محل اجرا : برروی دریاچه سد کارون ۴ ودر مسیر جایگزین محور شهرکرد ایذه

شیر سرچاهی ساخت ماشین سازی اراک

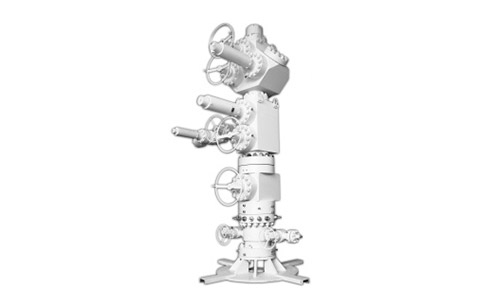

کریسمس تری X-MAS TREE

کریسمس تری بر سرچاههای نفت و گاز نصب گردیده و وظیفه کنترل و انتقال سیال از سرچاه به قسمتهای پایین دستی آنرا دارد.
مشخصات فنی دقیق محصول : کریسمس تری طبق استاندارد API 6A با مشخصات زیر:
M/C: AA~HH
T/C: ALL TEMPRATURE ACCORDING TO API STANDARD
W/P: 3000 ~ 10000 PSI
PSL: 1,2,3,3G
PR:1,2
فناوری بکار رفته در محصول: تهیه مواد خام بصورت فورج ، انجام ماشینکاری های خاص ، استفاده از مواد (CRA) یا مواد مقاوم در برابر خوردگی که عمدتا این مواد پایه نیکل و کبالت هستند ، لپینگ ، انجام تست های خاص

شیرسرچاهی ساخت ماشین سازی اراک

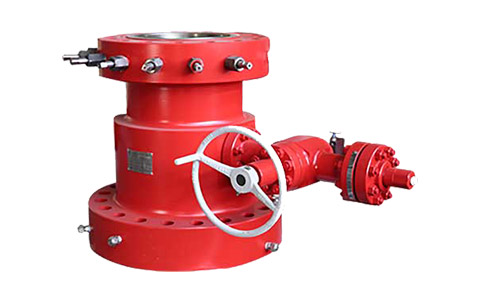

تجهیزات سرچاهی WELHEAD EQUIPMENT

تجهیزات سرچاهی قسمتی از تجهیزات چاه نفت یا گاز است که امکاناتی برای نصب گیرنده‌های لوله‌های جداری، در فاز سخت چاه را فراهم می‌کند. ضمن اینکه در فاز تولید چاه نیز لوله جداری تولید، شیرهای سر چاهی و شیرهای کنترل سیال خروجی را بر آن نصب می‌کنند. تمام لوله‌های جداری با سایزهای مختلف باید در سر چاه نگهداری و مسدود شوند، به این تجهیزات اتصال سرچاهی گفته می‌شود.
مشخصات فنی دقیق محصول مطابق با استانداردهای API6A و NACE MR0-175 و با مشخصات فنی زیر
M/C: AA~HH
T/C: ALL TEMPRATURE ACCORDING TO API STANDARD
W/P: 2000 ~ 10000 PSI
PSL: 1,2,3,3G
PR:1,2
فناوری بکار رفته در محصول : پوشش های های تک جهت مقاومت به سایش و خوردگی، همچنین ماشینکاری و تولید مواد اولیه، کلدینگ با Stainless Steel و آلیاژهای CRA

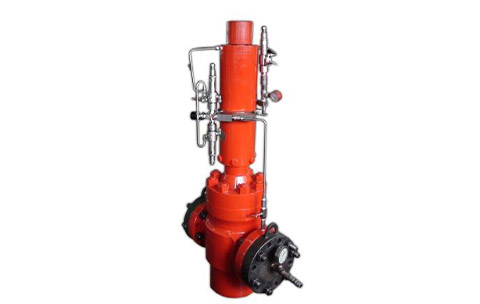

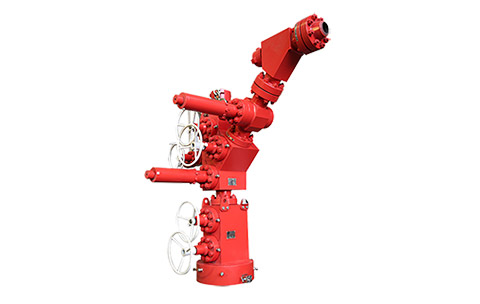

شیرهای ایمنی SURFACE SAFTY VALVE

شیرهای ایمنی در مسیر انتقال نفت و گاز قرار میگیرد تا در مواقع بحرانی همچون افزایش یا افت فشار داخل خط با فرمان گرفتن از پایلوتهای نصب شده مسیر جریان را به طور خودکار قطع نماید.
مشخصات فنی دقیق محصول : شیر ایمنی سرچاهی (Surface Safety Valve) مطابق با استانداردهای API6A و NACE MR0-175 با مشخصات فنی :
SIZE : 2 1/16" ~ 9"
M/C: AA ~ HH
T/C: ALL TEMPRATURE ACCORDING TO API STANDARD
W/P: 3000 ~ 10000 PSI
PSL: 1,2,3,3G
PR:1,2
پوشش های تک جهت مقاومت به سایش و خوردگی، همچنین ماشینکاری و تولید مواد اولیه

شیر نفتی ساخت ماشین سازی اراک
شیرهای دروازه ای GATE VALVE

شیرهای دروازه ای در مسیر انتقال نفت و گاز نصب میگردند و با توجه به شرایط موجود در سیال عبوری دارای مقاومت به سایش و خوردگی هستند. این محصول با تکنولوژی Metal to Metal Sealing مسیر عبور جریان را قطع میکنند.
مشخصات فنی دقیق محصول : شیر دروازه ای سرچاهی (Gate Valve) مطابق با استانداردهای API6A و NACE MR0-175 با مشخصات فنی :
SIZE : 2 1/16" ~ 9
M/C: AA ~ HH
T/C: ALL TEMPRATURE ACCORDING TO API STANDARD
W/P: 5000 ~ 10000 PSI
PSL: 1,2,3,3G
PR:1,2
فناوری بکار رفته در محصول : پوشش های های تک جهت مقاومت به سایش و خوردگی، همچنین ماشینکاری و تولید مواد اولیه

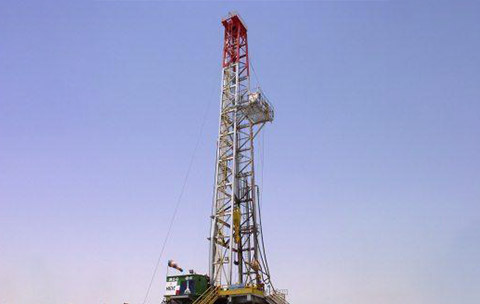

دکل حفاری Drilling Rig

دکل حفاری جهت حفاری چاههای نفت و گاز کشور از نوع توسعه ای و اکتشافی تا عمق 6000 متر استفاده می شود. مشخصات فنی دقیق محصول : دکل حفاری با توان
2000HP با مشخصات فنی :
عمق حفاری تا: 20000 فوت
میزان بار قابل تحمل: 1000000 پوند
وزن دستگاه: 210 تن
ارتفاع دستگاه:54 متر
توان دستگاه: 2000 اسب بخار
ابعاد FLOOR: حدود 100 مترمربع
فناوری بکار رفته در محصول : مکانیزم بخش ها و فریم ها و FLOOR و SUB. BASE

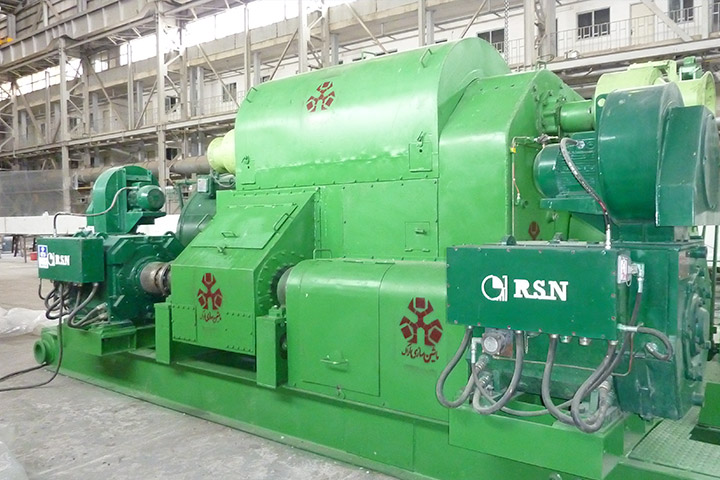

دراورکس DRAW WORKS
DRAW WORKS

شرح و کاربرد محصول : دراورکس (DRAW WORKS) موتور اصلی دکل های حفاری با توان 2000 اسب بخار چاه های نفت و گاز کشور است که در سیستم حفاری از آن بعنوان قلب دکل حفاری یاد می شود. کاربرد این محصول برای به پا کردن دکل حفاری خواباندن دکل و راندن لوله ها به داخل چاه و همچنین خارج کردن لوله ها از داخل چاه استفاده میشود.
مشخصات فنی دقیق محصول :
توان دستگاه: 2000 hp
وزن دستگاه: 50 Ton
عمق حفاری:20000 فوت
تعداد سرعت:4 Forward و 4 inverse
ظرفیت دستگاه: 453 Ton
فناوری بکار رفته در محصول : فناوری ساخت انواع محورها و درام ها و اسپراکت ها و سیستم های کنترلی
